SWAROTUBE

Innovador sistema de iluminación LED para carreteras, calles, túneles e instalaciones

industriales

SISTEMA MODULAR

ÁREA DE APLICACIÓN:

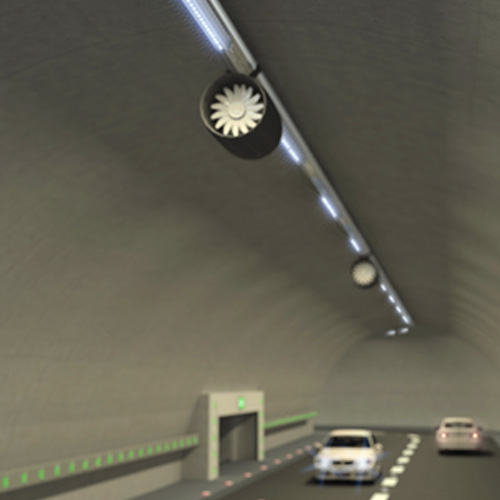

 TÚNEL

ÁREA DE APLICACIÓN:

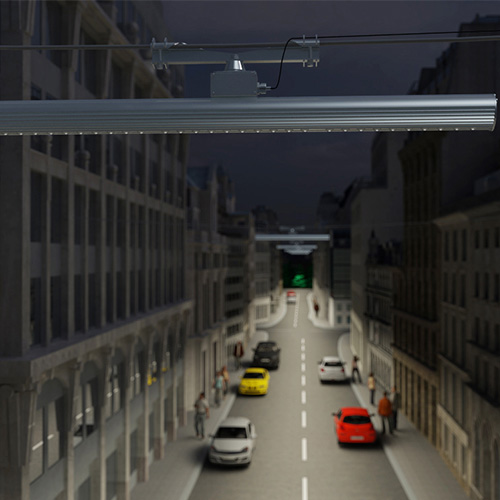

CARRETERA

ÁREA DE APLICACIÓN:

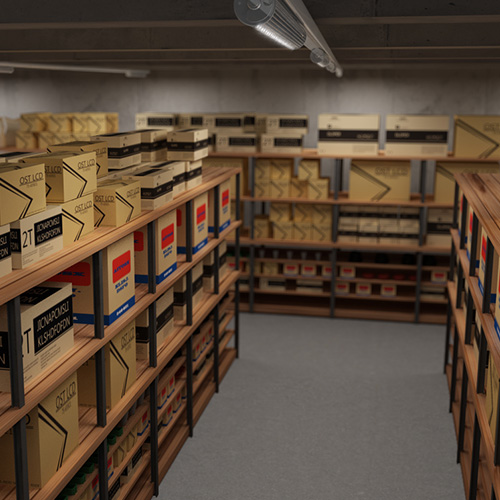

INDUSTRIA

Perfiles de Aluminio

Longitud

Material

Lentes de vidrio

SWAROLENS A01

C0: 80˚ C90: 132˚

C0: 100˚ C90: 143˚



28 x 20x 11 mm



Optimizado para iluminación

de estacionamientos

SWAROLENS A02

C0: 150˚ C90: 73˚

C0: 157˚ C90: 93˚



38,8 x 22,6 x 11 mm



Optimizado para el alumbrado

público

SWAROLENS A03

C0: 137˚ C90: 98˚



44 x 29 x 15 mm



Optimizado para iluminación

de túneles

SWAROLENS A04

C0: 105˚ C90: 55˚



33 x 30 x 18 mm



Optimizado para plataformas

en aeropuertos

SWAROLENS A05

C0: 144˚ C90: 73˚



35 x 21,8 x 11,8 mm



Optimizado para la instalación de la pared en la iluminación de

túneles

SWAROLENS A06

C0: 152˚ C90: 51˚



30 x 19 x 13 mm



Optimizado para el alumbrado

público

SWAROLENS E01

C0: 147˚ C90: 122˚

C0: 122˚ C90: 133˚



30 x 19 x 13 mm



Optimizado para la iluminación

de túneles

SWAROLENS E02

C0: 127˚ C90: 157˚



32 x 25 x 9 mm



Optimizado para la iluminación

de estacionamientos

SWAROLENS E03

C0: 140˚ C90: 93˚



35 x 23,9 x 10,4 mm



Optimizado para la iluminación

de túneles

1-reihig hoch

1-reihig nieder

1-reihig nieder

1-reihig nieder

400 - 1500 mm

anodizado plata o negro

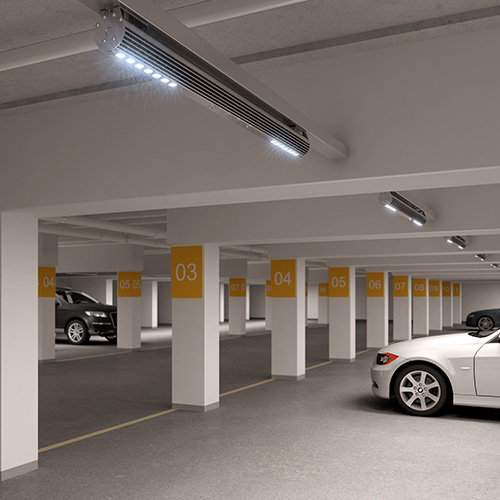

Estacionamiento

"Hualage Firm Unterer"

Escenario de Túnel

Escenario de Carreteras

Túnel Seehof Achenkirch

Pfändertunnel

Túnel Kö-Bogen



Varios pisos de estacionamiento en  "The Squaire"

Escenario de Túnel

Tienda OBI de "hágalo usted mismo"

Paso subterráneo en Turquía

Túnel Kö-Bogen



Pfändertunnel

Estacionamiento

"Hualage Firm Unterer"

Seehoftunnel Achenkirch

Kö-Bogen Tunel

Escenario del Aeropuerto



Escenario de Túnel

Centro de cuidado Infantil de Dachau

SWAROTUBE es un sistema de iluminación LED versátil y eficiente para diversas aplicaciones tales como túneles, edificios industriales, parques, calles y espacios de tránsito en zonas urbanas o aeropuertos. Se compone de diferentes perfiles de carcasas, que se pueden combinar con todos los módulos Ópticos de precisión de Cristal Swareflex. Dependiendo de las carcasas de aplicaciones, el montaje del sistema, LEDs, la electrónica y la óptica de la lente el sistema será coordinado. La combinación de estos bloques de construcción hace que las soluciones de iluminación sean hechas a la medida.

Una Mirada a las Ventajas



+ Geometrías de radiación exacta gracias a la amplia gama de la óptica de vidrio cristal

+ Altamente resistente a los factores ambientales como la radiación solar, las emisiones, sales y humedad, además de un bajo mantenimiento

+ Diseñado para la limpieza hecha por equipos y máquina

+ Alta eficiencia energética

+ Control de brillo continuo

+ Sistema óptico de alta eficiencia (sin necesidad de cristal gracias a la óptica de vidrio cristal)

+ Posibilidad de separación de los componentes electrónicos de la luminaria

SWAROLENS S02

C0 / C90: 84˚

C0 / C90: 104˚



 Ø 25 x 13 mm



Optimizado para interiores

Centro de cuidado Infantil de Dachau

Swareflex  iluminación de túneles de nuevo desarrollo SWAROTUBE T destaca por su distribución homogénea de la luz y es completamente libre de deslumbramiento. Con esta solución se puede lograr una uniformidad longitudinal de más de 80 %. Esto está muy por encima de los requisitos estándares y significa que no hay más luz visible y zonas oscuras. La iluminación LED blanco uniforme convierte un ambiente luminoso y generoso en el túnel y ayuda a su fácil reconocimiento de obstáculos, zonas peligrosas u otros vehículos. Se evitan las irritaciones ópticas, el conductor se siente más relajado, se aumenta la sensación de seguridad.

SWAROTUBE T

Sistema innovador de iluminación LED  para alumbrado de túneles

+ Alta eficiencia energética, máxima fiabilidad

+ Los ahorros en los costos de energía y mantenimiento

+ Componente electrónicos de venta con distribuidores

+ Óptica Swarovski de vidrio, especiales para la transmisión máxima de luz

+ Iluminación optimizada (sin / oscuridad ciclo de luz)



Diseño de Sistemas



El diseño del sistema permite que los componentes electrónicos se coloquen fuera de la carcasa, por ejemplo en un armario de cableado. La luminaria en sí, que consta de disipador de calor, PCB, LED y la lente de vidrio de cristal se puede montar (en el techo del túnel) con un mecanismo sencillo y seguro de fijación en un carril dedicado. Todos los dispositivos electrónicos son, por tanto, accesible en todo momento sin necesidad de cerrar el tráfico en el túnel.



La luminaria está protegido por la óptica de vidrio de cristal contra influencias mecánicas y químicas, tales como la atmósfera agresiva de túneles, y se puede limpiar por la maquinária de limpieza.  Las propiedades de la óptica de vidrio de crista, permite  hacer duradera la alta transmisión de luz y eliminan la necesidad de una cubierta de chapa adicional, aumentando así la eficiencia del sistema.



SWAROTUBE se puede integrar en los sistemas de captación, regulación y circuitos de control de sistemas de túneles modernos.

Luminaria en entrada del Tunel



La zona de entrada del túnel requiere una mayor atención del conductor. Al reducir lentamente la luminiscencia, el ojo del conductor puede conseguir gradualmente acostumbrarse  a las condiciones de luz en el túnel. El SWAROCONTROL control inteligente, permite el seguimiento continuo de la luminiscencia en el nivel de brillo al aire libre, una clara ventaja sobre la iluminación del túnel convencional. Con alto brillo en la zona al aire libre también se requiere muy alta luminiscencia en la entrada del túnel. El poderoso SWAROTUBE T fue concebido para este fin con un flujo luminoso de hasta 20.000 lúmenes. Con la asimtría del cristal, irradia, (cristal óptico A03), dirige la salida de luz precisamente en al principio de de la entrada del túnel , sobre la carretera. Anteriormente una variedad de iluminación convencional era necesaria en el área de entrada para proporcionar el flujo de luz necesaria. SWAROTUBE es el primer producto de LED en el mercado para cumplir con estos altos estándares.

  • LUMINARIA PARA ÁREAS EN ENTRADAS DE TÚNELES 6,600 LM                                             > >

    Número de Artículo.

    10400 / 00 / 001 / A03_NW_002

    Medidas.

    623 x 236 x 126 mm

    Número de LEDs.

    30

    Color de los LEDs.

    4,500 K

    Material.

    aluminio anodizado para una mejor disipación del calor,

     altamente inflamable

    Tensión Admisible de.

    Voltage de LEDs.

    2,76 V / LED

    Iluminación de Energía. de los LEDs.

    56 W (650 mA)

    Flujo Luminoso de LEDs.

    6.600 lm

    Número de LEDs.

    ~80.000 h (L70)

    Características. Direccionales.

    Lentes asimétricos A3

    Resistencia al impacto..

    IK06, no requiere covertura adicional

    Clase de protección..

    IP 66

    Clase de seguridad.

    SK 1 - dispositivo de conexión con conductor de protección

    Tecnología de conexión.

    Varias versiones de cableado de acuerdo

    con el documento cableado SwaroTube

    Control.

    Fuente de alimentación externa

    Instalación.

    varias versiones de fijación según el documento

    SwaroTube robótica ensamblaje

    Eliminación adecuada.

    reciclaje de acero inoxidable respectivamente y residuos electrónicos

  • LUMINARIA PARA ÁREAS EN ENTRADAS DE TÚNELES 20,00 LM                                             > >

    Número de Artículo.

    10400 / A03_NW_001

    Medidas.

    1,100 x 236 x 126 mm

    Número de LEDs.

    60

    Color de los LEDs.

    4,500 K

    Material.

    aluminio anodizado para una mejor disipación del calor,

     altamente inflamable

    Tensión Admisible de.

    Voltage de LEDs.

    2,77 V / LED

    Iluminación de Energía. de los LEDs.

    191 W (700 mA)

    Flujo Luminoso de LEDs.

    20.000 lm

    Número de LEDs.

    ~80.000 h (L70)

    Características. Direccionales.

    Lentes asimétricos A3

    Resistencia al impacto..

    IK06, no requiere covertura adicional

    Clase de protección..

    IP 66

    Clase de seguridad.

    SK 1 - dispositivo de conexión con conductor de protección

    Tecnología de conexión.

    Varias versiones de cableado de acuerdo

    con el documento cableado SwaroTube

    Control.

    Fuente de alimentación externa

    Instalación.

    varias versiones de fijación según el documento

    SwaroTube robótica ensamblaje

    Eliminación adecuada.

    reciclaje de acero inoxidable respectivamente y residuos electrónicos

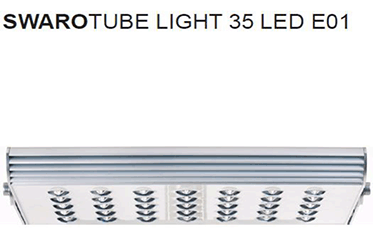

  • LUMINARIA PARA ZONAS INTERNAS DEL TÚNEL   6,600 LM                                                     > >

    Número de Artículo.





    10100 / E01_NW_007

    10100 / E01_NW_008

    10100 / E01_NW_009

    Medidas.

    1,100 x Ø 80 mm

    Número de LEDs.

    30

    Color de los LEDs.

    4,500 K

    Material.

    aluminio anodizado para una mejor disipación del calor,

     altamente inflamable

    Tensión Admisible de.

    Voltage de LEDs.

    2,77 V / LED

    Iluminación de Energía. de los LEDs.

    58 W (700 mA)

    Flujo Luminoso de LEDs.

    6.670 lm

    Número de LEDs.

    ~80.000 h (L70)

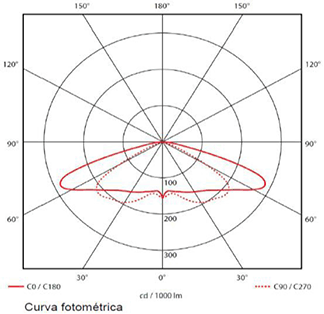

    Características. Direccionales.

    Lentes simétricos E1

    Resistencia al impacto..

    IK06, no requiere covertura adicional

    Clase de protección..

    IP 66

    Clase de seguridad.

    SK 1 - dispositivo de conexión con conductor de protección

    Tecnología de conexión.

    Varias versiones de cableado de acuerdo

    con el documento cableado SwaroTube

    Control.

    SwaroControl Tube iREG

    Instalación.

    varias versiones de fijación según el documento

    SwaroTube robótica ensamblaje

    Eliminación adecuada.

    reciclaje de acero inoxidable respectivamente y residuos electrónicos

  • LUMINARIA PARA ZONAS INTERNAS DEL TÚNEL   13,540 LM                                                   > >



    Número de Artículo.



    10200 / E01_NW_002

    10200 / E01_NW_004

    10200 / E01_NW_005

    10200 / E01_NW_006

    Medidas.

    1,100 x Ø 80 mm

    Número de LEDs.

    60

    Color de los LEDs.

    4,500 K

    Material.

    aluminio anodizado para una mejor disipación del calor,

     altamente inflamable

    Tensión Admisible de.

    Voltage de LEDs.

    2,77 V / LED

    Iluminación de Energía. de los LEDs.

    117 W (700 mA)

    Flujo Luminoso de LEDs.

    13.540 lm

    Número de LEDs.

    ~80.000 h (L70)

    Características. Direccionales.

    Lentes simétricos E01

    Resistencia al impacto..

    IK06, no requiere covertura adicional

    Clase de protección..

    IP 66

    Clase de seguridad.

    SK 1 - dispositivo de conexión con conductor de protección

    Tecnología de conexión.

    Varias versiones de cableado de acuerdo

    con el documento cableado SwaroTube

    Control.

    SwaroControl Tube iREG

    Instalación.

    varias versiones de fijación según el documento

    SwaroTube robótica ensamblaje

    Eliminación adecuada.

    reciclaje de acero inoxidable respectivamente y residuos electrónicos

Por razones de sostenibilidad y eficiencia energética, más y más ciudades y municipios están actualizando sus calles y áreas de tráfico a las soluciones basadas en LED. Los beneficios incluyen la reducción de los costos de energía, menores costos de mantenimiento, así como un fácil control de la luz. SWAROTUBE S satisface estos requisitos y ofrece al mismo tiempo un diseño de iluminación de alta calidad para complementar el paisaje urbano. La óptica de vidrio cristal proporcionan protección permanente contra las influencias nocivas del medio ambiente. SWAROTUBE S está disponible en diferentes variantes, como lámpara superior para poste, lampara suspendida a cable o la lámpara de acceso lateral.

SWAROTUBE S

  • LUMINARIA PARA ALUMBRADO PÚBLICO MONTADO SOBRE CABLE - 6,000 LM                   > >

    Número de Artículo.

    10100 / E01Q_NW

    Medidas.

    1,100 x Ø 80 mm

    Número de LEDs.

    60

    Color de los LEDs.

    4,500 K

    Material.

    aluminio anodizado para una mejor disipación del calor,

     altamente inflamable

    Peso.

    6 Kg

    Tensión Admisible de.

    Voltage de LEDs.

    2.8 V / LED

    Consumo de energía   de los LEDs.

    42 W (500 mA)

    Flujo Luminoso de LEDs.

    6.160 lm

    Vida de servicio de los  LEDs.

    ~80.000 h (L70)

    Características Direccionales

    Lentes simétricos E01

    Resistencia al impacto

    IK06, no requiere covertura adicional

    Clase de protección

    IP 66

    Clase de seguridad.

    SK 1 - dispositivo de conexión con conductor de protección

    Tecnología de conexión.

    Varias versiones de cableado de acuerdo

    con el documento cableado SwaroTube

    Control.

    Fuente de alimentación interna

    Instalación

    Montaje en cable

    Eliminación adecuada.

    reciclaje de acero inoxidable respectivamente y residuos electrónicos

  • LUMINARIA PARA MONTAJE EN POSTES EN ALUMBRADO PÚBLICO - 6,160 LM                   > >

    Número de Artículo.

    10300 / A02_NW_001

    Medidas.

    440 x 440 x 58 mm

    Número de LEDs.

    21

    Color de los LEDs.

    4,500 K

    Material.

    estructura de aluminio

    Peso.

    9 Kg

    Tensión Admisible de.

    Voltage de LEDs.

    2.77 V / LED

    Consumo de energía   de los LEDs.

    10 W (920 mA)

    Flujo Luminoso de LEDs.

    6.000 lm

    Vida de servicio de los  LEDs.

    ~50.000 h (L70)

    Características Direccionales

    Lentes simétricos A02

    Resistencia al impacto

    IK06, no requiere covertura adicional

    Clase de protección

    IP 66

    Clase de seguridad.

    SK 1 - dispositivo de conexión con conductor de protección

    Tecnología de conexión.

    Varias versiones de cableado de acuerdo

    con el documento cableado SwaroTube

    Control.

    Fuente de alimentación interna

    Instalación

    varias versiones de fijación según el documento de SwaroTube ensamblaje robótica

    Eliminación adecuada.

    reciclaje de acero inoxidable respectivamente y residuos electrónicos

Inovación de alumbrado LED en calles y avenidas

+ Alta fiabilidad

+ Bajo consumo de energía y costos de mantenimiento

+ Alto valor de iluminación para complementar el paisaje urbano

+ Óptica Swarovski de vidrio

+ Montaje longitudinal o transversal



Debido a su diseño sostenible y eficiente en energía, SWAROTUBE I es la solución de iluminación ideal para almacenes y naves de producción, así como para los edificios de mayoristas y minoristas. Durante el desarrollo de la solución se puso el foco en alta luminiscencia, así como un verdadero color del producto  y visualización del material. Al mismo tiempo SWAROTUBE I proporciona una iluminación sin deslumbramiento. Los empleados y los clientes se sientan cómodos, esto puede tener un impacto positivo en la productividad de trabajo o el comportamiento de comprador.

SWAROTUBE I

Inovación de alumbrado LED para Industrias y Centros Comerciales

+ Alta fiabilidad

+ Bajo consumo de energía y costos de mantenimiento

+ Iluminación sin deslumbramiento

+ Lentes eficientes y especiales Swarovski

+ Verdadero color de iluminación



  • SWAROTUBE LUMINARIA - 5,500 LM                                                                                            > >

    Número de Artículo.

    10100 / S02_NW_005

    Medidas.

    1,100 x Ø 80 mm

    Número de LEDs.

    30

    Color de los LEDs.

    4,500 K

    Material.

    aluminio anodizado para una mejor disipación del calor,

     altamente inflamable

    Peso.

    5,5 Kg

    Tensión Admisible de.

    Voltage de LEDs.

    2.8 V / LED

    Consumo de energía   de los LEDs.

    51 W (500 mA)

    Flujo Luminoso de LEDs.

    5.500 lm

    Vida de servicio de los  LEDs.

    ~80.000 h (L70)

    Características Direccionales

    Lentes simétricos rotacionales S02

    Resistencia al impacto

    IK06, no requiere covertura adicional

    Clase de protección

    IP 66

    Clase de seguridad.

    SK 1 - dispositivo de conexión con conductor de protección

    Tecnología de conexión.

    Varias versiones de cableado de acuerdo

    con el documento cableado SwaroTube

    Control.

    Fuente de alimentación interna de interfaz de 0 -10 V

    Instalación

    varias versiones de fijación según el documento de SwaroTube ensamblaje robótica

    Eliminación adecuada.

    reciclaje de acero inoxidable respectivamente y residuos electrónicos

Ignacio Alatorre No 65 Col. Daniel Garza.  Del. Miguel Hidalgo. C.P. 11830. CDMX. México

Tels. (55) 5516 0000 | (55) 5516 1010 | (55) 55161015 |  mexie@mexie.com.mx
